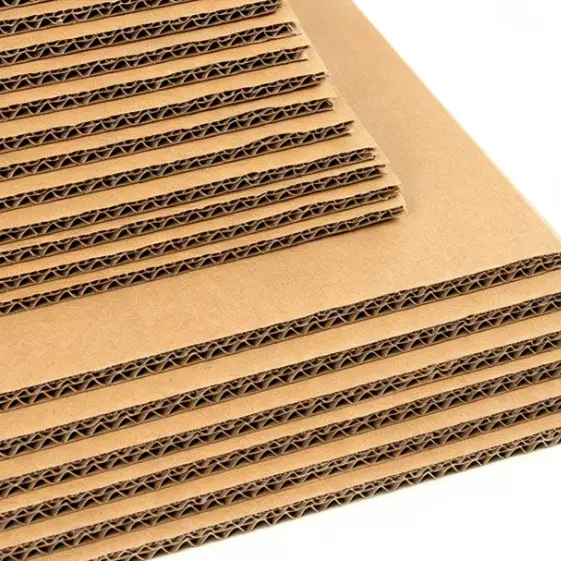

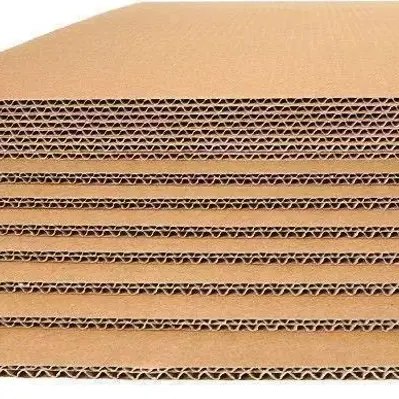

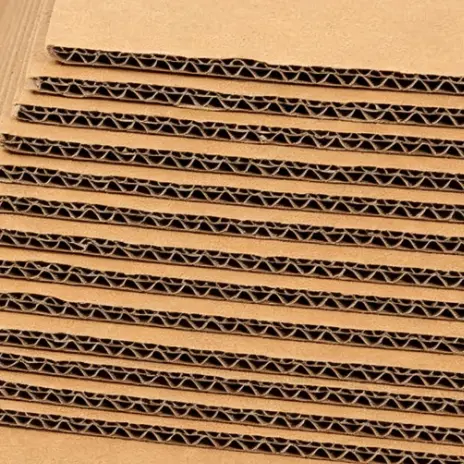

Carton ondulé à double paroi BE-Flute à haute compression

Le carton ondulé à double paroi à cannelure BE à haute compression est produit en collant et en pressant une couche extérieure de cannelure fine (cannelure E) avec une couche intérieure de cannelure moyenne (cannelure B) à haute température. Cette structure composite atteint un équilibre technique entre le contrôle de l'épaisseur et la résistance physique : l'épaisseur globale est maintenue dans la plage de 3,5 à 5,0 mm, soit environ 30 à 40 % plus fine que les panneaux à double paroi BC classiques, tout en fournissant un support structurel suffisant pour l'empilage.

Cette structure convient à l'emballage de marchandises moyennes à légères (18 à 30 kg), offrant une combinaison d'utilisation efficace de l'espace de stockage et de transport et une protection fiable des produits.

Paramètres physiques clés

LeCarton ondulé à double paroi BE-Flute à haute compressionest fabriqué en stricte conformité avec la norme nationale GB/T 6544-2008 « Carton ondulé ». Ses principaux indicateurs de performance sont les suivants :

Explication de l'indicateur : La résistance du test d'écrasement des bords (ECT) est un paramètre clé mesurant la résistance à la compression verticale du bord du carton et détermine directement la résistance maximale à l'empilage du carton. La résistance à l'éclatement reflète la résistance du carton aux perforations localisées et est directement liée à la force de liaison des fibres du carton doublure et du support ondulé. Les deux métriques doivent être testées après 24 heures de préconditionnement dans un environnement standard (23°C, 50% HR). La norme nationale exige une résistance à l'éclatement d'au moins 1 200 kPa pour le carton ondulé à double paroi ; les valeurs citées ci-dessus représentent des mesures prises selon les spécifications standard, et les chiffres réels peuvent varier en fonction des ajustements apportés à la composition du matériau.

Comparaison avec d'autres structures ondulées à double paroi

Différences d'épaisseur et de poids

Le carton ondulé à double paroi BC-flute standard a une épaisseur de 6,0 à 7,0 mm, tandis que le carton ondulé à double paroi BE à haute compression est contrôlé dans la plage de 3,5 à 5,0 mm. Cette réduction d'épaisseur d'environ 2,5 mm permet une augmentation de 6 à 8 % de la capacité de chargement dans un conteneur high-cube de 40 pieds.

Différences d’imprimabilité

La fine cannelure extérieure comporte un nombre plus élevé de cannelures par unité de longueur, fournissant des points de support plus denses pour le carton doublure et résultant en une planéité de surface supérieure. Cette caractéristique offre des avantages dans l'impression flexographique, en particulier pour la reproduction de lignes fines et de grandes zones de couleur unie, répondant ainsi aux exigences de présentation visuelle des logos de marque et des emballages de vente au détail. Par rapport à la flûte BC, elle offre une plus grande précision d'impression ; par rapport à la flûte EE, elle offre une plus grande rigidité structurelle et une résistance supérieure à la déformation lors de l'empilage.

Différences de capacité portante

Selon les spécifications standard, la résistance à l'écrasement des bords (ECT) varie de 4,5 à 5,5 kN/m, ce qui rendCarton ondulé à double paroi BE-Flute à haute compressionconvient au conditionnement de marchandises légères à moyennes (18 à 30 kg). Pour les applications nécessitant une capacité portante plus élevée, la résistance peut être améliorée en augmentant le grammage du carton doublure (par exemple, en utilisant un carton doublure kraft dépassant 190 g/m²) ou en sélectionnant un support ondulé à haute résistance.

Scénarios d'application

·Emballage pour le commerce électronique et l'électronique grand public : convient aux articles tels que les accessoires numériques, les petits appareils électroménagers et le matériel intelligent ; équilibre l'attrait visuel avec une protection d'expédition robuste.

Emballages alimentaires et produits de grande consommation : Idéal pour les boissons en emballages multiples, les coffrets cadeaux de collations, la papeterie, les jouets et les articles ménagers ; la conception légère réduit les coûts logistiques, tandis que la résistance à l'écrasement des bords prend en charge l'empilage multicouche dans les environnements de vente au détail.

Emballage d'affichage au détail : convient à la création de présentoirs temporaires et de boîtes d'affichage promotionnelles ; présente une surface imprimable de haute qualité et une conception structurelle stable.

Processus de production et assurance qualité

Utilise une ligne de production automatisée de carton ondulé à cinq couches, assurant un contrôle de bout en bout du processus, depuis la formulation des matières premières et le laminage/pressage jusqu'à la découpe et le formage.

Sélection des matières premières : utilise un carton doublure kraft à haute rigidité et un support ondulé à haute résistance, liés avec un adhésif écologique à base d'amidon. Le grammage du carton doublure est réglable entre 140 et 250 g/m² en fonction des exigences de charge ; Le grammage moyen est réglable entre 100 et 170 g/m².

Stratification et pressage : pressage simultané à haute température de supports ondulés double couche ; un contrôle précis de l'épaisseur du panneau et de la tension des couches empêche la déformation des cannelures pendant le laminage.

Post-traitement : compatible avec les processus d'impression, de rainurage et de découpe à grande vitesse ; le carton résiste à une découpe et un pliage de haute précision, garantissant des bords nets et s'adaptant aux formes irrégulières personnalisées et aux exigences d'impression complexes.

Achats et services

Zhongyi Intelligent Packaging Co., Ltd. est un fabricant et fournisseur professionnel avec plus de 20 ans d'expérience dans l'industrie de l'emballage en carton ondulé. L'entreprise exploite une base de production intelligente couvrant 42 mu (environ 28 000 m²) dans le comté de Changli, ville de Qinhuangdao, province du Hebei, avec un investissement total de 200 millions de RMB et un effectif de plus de 100 employés. Reconnue comme une entreprise « spécialisée, raffinée, unique et innovante » (SRUI) de la province du Hebei, l'entreprise est équipée de machines de pointe, notamment de lignes de production automatisées de carton ondulé à cinq couches, de presses offset à grande vitesse et de centres de traitement intelligents, ainsi que d'instruments de test complets. Tous les processus, depuis le formage du papier de base et l'ondulation jusqu'à l'impression de précision, la découpe et la finition résistante à l'humidité, sont réalisés en interne, garantissant un contrôle total sur la qualité des produits, les calendriers de production et la précision de la personnalisation.

Couverture du service : les opérations couvrent de manière stable la région Pékin-Tianjin-Hebei, la Mongolie intérieure et le nord-est de la Chine. Une livraison rapide sur de courtes distances est disponible dans les régions de Pékin-Tianjin-Hebei et du Nord-Est, tandis que les commandes à l'échelle nationale sont expédiées dans un délai de trois jours ouvrables.

Capacité de production et d'approvisionnement : Un stock suffisant de carton ondulé à double paroi à cannelure BE haute compression standard est maintenu, permettant l'exécution rapide des commandes de petits et grands volumes. Des spécifications personnalisées (largeurs, grammages, épaisseurs ou procédés d'impression non standard) sont programmées pour la production ; le premier lot est livré dans les 7 à 10 jours ouvrables suivant la confirmation de l'échantillon. Le calendrier de production est flexible, avec une priorité donnée au prototypage, aux commandes d'essai en petits lots et aux demandes urgentes.

Système de contrôle qualité : l'entreprise maintient un système de contrôle qualité standardisé couvrant chaque lot et détient toutes les qualifications nécessaires, notamment une licence commerciale, un permis d'exploitation d'impression et une certification du système qualité ISO. Avant expédition, les échantillons de chaque lot sont soumis à des tests pour des indicateurs clés tels que la résistance à l'écrasement des bords, la résistance à l'éclatement, l'écart d'épaisseur, la teneur en humidité et la force de liaison. À la demande du client, la vérification des performances peut également être effectuée dans des conditions réelles, telles que des vibrations simulées lors d'un transport sur de longues distances, un transport maritime à haute humidité et un empilement multicouche. Le CPK (Process Capability Index) inter-lots est ≥1,33, garantissant une qualité constante et traçable pour un approvisionnement à long terme.

Approvisionnement direct en usine : en tant que fabricant d'origine, l'entreprise gère tous les processus en interne, éliminant les intermédiaires et proposant un modèle d'approvisionnement direct depuis l'usine aux clients acheteurs.

Support de service complet : S'appuyant sur plus de deux décennies d'expérience dans l'industrie, la société fournit un support de service complet, y compris une consultation sur la sélection de produits avant-vente, une surveillance de la production en cours de processus et une assurance qualité après-vente. Nous proposons des échantillons gratuits à tester et fournissons des spécifications de dimensionnement et de matériaux personnalisées adaptées à des scénarios d'application spécifiques, évitant ainsi le gaspillage de coûts et les dommages aux produits causés par une mauvaise sélection.

Nous garantissons le respect de l'environnement : tous les cartons ondulés sont fabriqués à partir de pâte de bois vierge de haute pureté et associés à des adhésifs et des encres écologiques et inodores. Exempts de substances volatiles nocives, les matériaux sont 100 % recyclables et biodégradables, répondant aux réglementations environnementales des marchés nationaux et des principaux marchés étrangers, notamment l'UE et l'Amérique du Nord, ainsi qu'aux exigences d'exportation.

FAQ

Q1 : Quel poids d'empilage le carton ondulé à double paroi BE-Flute à haute compression peut-il supporter ?

R : Cela dépend des dimensions du carton, du grammage du carton doublure et du support, ainsi que du nombre de couches d'empilage. Zhongyi effectue des calculs précis et personnalise la composition du papier en fonction d'exigences spécifiques en matière de hauteur d'empilage (par exemple, 2,4 m pour les conteneurs, 3 m pour les entrepôts) et de facteurs de sécurité, en utilisant des formules de conversion entre les valeurs de résistance à la compression des boîtes (BCT) et de test d'écrasement des bords (ECT). Pour les environnements à forte humidité (HR 90 %), Zhongyi fournit également des données de test ECT dans des conditions humides pour garantir la fiabilité du produit pendant le transport réel.

Q2 : La cannelure B ou la cannelure E s'effondreront-elles lors d'un empilement à long terme en entrepôt de panneaux à structure BE ?

R : Il existe deux causes principales d'effondrement des flûtes : la déformation plastique due à une résistance insuffisante à la compression du panneau et le ramollissement des fibres dans des environnements très humides (HR > 75 %). Dans une structure BE, la flûte B a une plus grande amplitude d'onde et une rigidité en compression nettement plus élevée que la flûte E ; sous la même charge, le taux de déformation par compression de la flûte B est d'environ 60 à 70 % de celui de la flûte E, ce qui rend la flûte E plus sujette au micro-effondrement initial lors de l'empilement. Pour éviter l'effondrement, deux solutions standard sont recommandées : ① Lorsque l'empilement dépasse six couches, orientez la cannelure B parallèlement à l'axe vertical du carton pour utiliser la rigidité longitudinale de la cannelure B pour supporter la charge ; ② Lorsque l'humidité ambiante dépasse 70 %, utilisez un carton doublure résistant à l'humidité (absorption d'eau ≤ 25 g/m², testé selon GB/T 1540), ce qui peut augmenter la rétention de résistance dans les environnements très humides de 70 % à plus de 85 %.

Q3 : Dans quelle mesure le carton ondulé à double paroi BE Flute à haute compression reproduit-il les points demi-teintes lors de l'impression flexographique ?

R : Le carton extérieur est soutenu par la couche de cannelure E, qui présente une hauteur de cannelure de seulement 1,2 mm et un pas de 2,5 mm ; par conséquent, la planéité de la surface est de loin supérieure à celle des planches à cannelures B ou C (hauteurs de cannelures de 2,5 à 3,5 mm). Les données mesurées montrent que la rugosité de la surface du revêtement extérieur du panneau à cannelures BE (déterminée selon GB/T 2679.9) est de 2,5 à 3,5 μm, tandis que pour le panneau à cannelures BC, elle est d'environ 4,5 à 6,0 μm. Cette différence a un impact direct sur la reproduction des points demi-teintes : le carton BE-flute prend en charge une linéature d'écran de 150 à 175 lignes par pouce (lpi), ce qui le rend adapté aux graphiques de vacances complexes, aux logos de marque et aux petits textes ; lorsqu'elle est associée à la flexographie haute définition (utilisant la fabrication de plaques numériques et des courbes de compensation de points précises), elle peut atteindre une qualité d'impression de 200 lpi. Il faut cependant faire attention à la pression d'impression flexographique ; une profondeur d'empreinte de 0,3 à 0,5 mm est idéale, car une pression excessive (>0,7 mm) peut écraser la flûte en E et provoquer des dépressions de surface.

Q4 : Quelle est l'importance de la différence de résistance à la compression entre les cartons ondulés à double paroi BE-flute et EE-flute de même grammage ?

R : Étant donné des grammages de base identiques pour le revêtement extérieur, le support et le revêtement intérieur, la résistance à l'écrasement des bords (ECT) du panneau à cannelure BE est environ 1,3 à 1,5 fois celle du panneau à cannelure EE, et sa résistance à l'éclatement est environ 1,2 fois plus élevée. La cause fondamentale de cette différence réside dans la hauteur de la flûte : la hauteur de la flûte B (2,5 mm) dépasse celle de la flûte E (1,2 mm). Sous charge verticale, le profil ondulé de la flûte B fournit un moment d'inertie plus élevé pour la section transversale, améliorant ainsi la rigidité globale de la planche. Par exemple, avec une configuration de 140 g/m² de doublure extérieure, 100 g/m² de support et 140 g/m² de doublure intérieure, l'ECT ​​mesurée est d'environ 5,0 kN/m pour le panneau à cannelures BE et 3,6 kN/m pour le panneau à cannelures EE. Dans les scénarios d'empilage, le panneau BE-flute permet deux couches supplémentaires par rapport au panneau EE-flute (6 couches contre 4 couches, en supposant un contenu identique). Certes, le carton cannelé EE offre une surface plus lisse (rugosité d'environ 1,8 à 2,5 μm) et une qualité d'impression légèrement supérieure ; cependant, si la hauteur d'empilage dépasse 1 mètre ou si la distance de transport dépasse 500 km, la résistance supérieure à la déformation du panneau BE-flute devient un avantage significatif.

Q5 : Comment les cartons ondulés à double paroi BE-flute et BC-flute se comparent-ils en termes de rentabilité globale ?

R : Grâce à l'utilisation de cannelure E pour la couche externe, la structure BE atteint une résistance à l'écrasement des bords comparable à celle de la structure BC tout en utilisant un carton doublure à faible grammage et du papier moyen, réduisant ainsi la consommation de matières premières, avec les mêmes exigences de rigidité. De plus, la structure BE est environ 2,5 mm plus fine que la structure BC, ce qui permet une augmentation de 6 à 8 % de la capacité de chargement dans un conteneur high-cube de 40 pieds et entraîne une réduction des coûts de transport unitaires. Concernant l'impression, la couche externe E-flute offre une planéité de surface supérieure, ce qui minimise les déchets causés par les défauts d'impression. Dans l'ensemble, la structure BE offre des performances physiques équivalentes à la structure BC avec moins de matières premières, offrant une rentabilité supérieure en termes de consommation de matières premières, d'entreposage et d'espace de transport ; il est particulièrement adapté aux projets d'approvisionnement à volume élevé qui donnent la priorité au contrôle des coûts et à l'utilisation de l'espace.

Q6 : Votre entreprise est-elle le fabricant d’origine ? Comment garantir une qualité constante pour les commandes de gros volumes ?

R : Zhongyi Intelligent Packaging est un fabricant original avec plus de 20 ans d'expérience dans l'industrie de l'emballage en carton ondulé. Nous exploitons une usine de fabrication intelligente couvrant environ 28 000 mètres carrés (42 mu), équipée d'une ligne de production automatisée complète de carton ondulé à cinq couches et d'instruments de test associés. Nous gérons chaque étape du processus en interne, depuis le formage et l'ondulation du papier brut jusqu'à l'impression de précision, la découpe et la finition résistante à l'humidité, éliminant ainsi le besoin d'intermédiaires. Pour garantir la qualité, nous avons établi un système de contrôle qualité standardisé couvrant chaque lot et détenons la certification du système qualité ISO. Avant l'expédition, nous échantillonnons les marchandises au hasard pour tester des indicateurs clés tels que la résistance à l'écrasement des bords, la résistance à l'éclatement, l'écart d'épaisseur, la teneur en humidité et la force de liaison. Nous pouvons également effectuer une vérification des performances en fonction des exigences du client, en simulant des conditions réelles telles que les vibrations du transport sur de longues distances, le transport maritime à haute humidité et l'empilage multicouche, afin de garantir une qualité constante pour les fournitures en vrac.

Q7 : Le carton ondulé à double paroi BE à haute compression répond-il aux normes environnementales d’exportation ?

R : Oui, c’est entièrement conforme. Notre carton ondulé à double paroi BE Flute à haute compression est fabriqué à partir de pâte de bois vierge de haute pureté et collé avec un adhésif à base d'amidon écologique et inodore. Il utilise des encres à base d'eau, ne contient aucune substance volatile nocive et est 100 % recyclable et biodégradable, entièrement conforme aux réglementations environnementales en vigueur sur les marchés nationaux et étrangers (y compris l'UE et l'Amérique du Nord). Nous proposons également des services à valeur ajoutée pour répondre aux exigences d'exportation, tels que des étiquettes d'avertissement d'exportation imprimées sur mesure et un laminage résistant à l'humidité et aux taches.

Q8 : Quel est le délai de livraison ? Comment les spécifications personnalisées sont-elles traitées ?

R : Les spécifications standard (largeurs de 1 200/1 400/1 600 mm ; épaisseurs de 4,0 à 4,5 mm) sont conservées en stock ; les commandes sont expédiées dans un délai de trois jours ouvrables dans tout le pays, avec une livraison le jour suivant disponible pour les régions de Pékin-Tianjin-Hebei et du Nord-Est. Les spécifications personnalisées (largeurs, grammages, épaisseurs ou processus d'impression non standard) nécessitent une production planifiée ; le lot initial est livré 7 à 10 jours ouvrables après la confirmation de l'échantillon. Nous proposons des quantités minimales de commande flexibles pour les essais en petits lots et pouvons donner la priorité à la production d’échantillons. Pour les commandes stables et importantes, nous pouvons signer des accords de production à long terme afin de réduire encore les délais de livraison et d'assurer un approvisionnement continu.

Si vous avez d'autres questions non couvertes ici, veuillez contacter nos ingénieurs commerciaux pour une assistance technique individuelle.
